耐壓，是變壓器的重要基本參數之一。如果出現耐壓不良，容易導致變壓器在工作時擊穿燒毀。

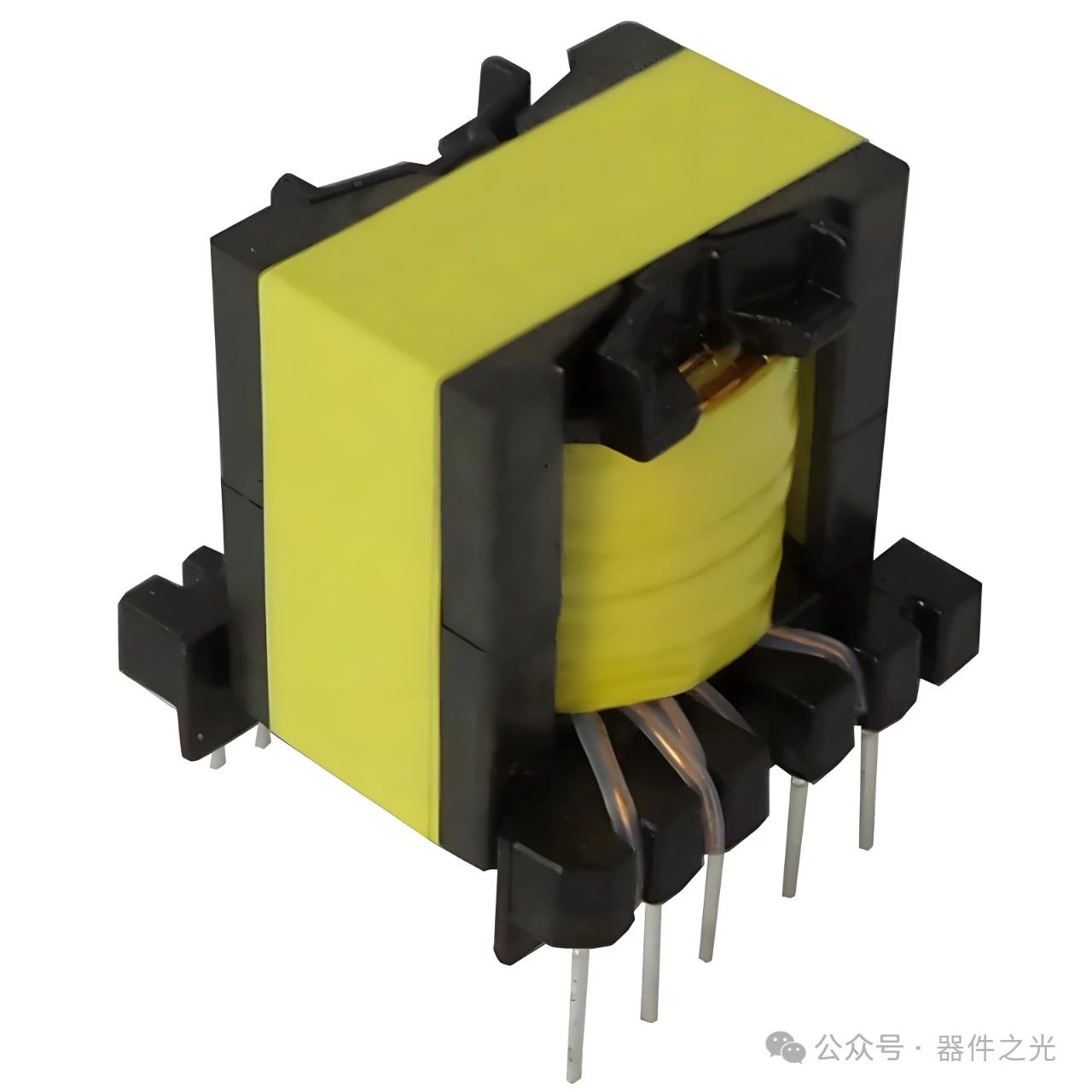

      在變壓器中，我們常說的耐壓包括繞組對繞組的耐壓、繞組對磁芯的耐壓。以下圖一款EE40(9+9)PIN變壓器為舉例：繞組對繞組的耐壓，是指初級對初級的耐壓、次級對次級的耐壓，初級對次級的耐壓；繞組對磁芯的耐壓，是指初級對磁芯的耐壓、次級對磁芯的耐壓。

      更加詳細的說明：初級對初級的耐壓為N1 to N4，N1 to N6，N4 to N6的耐壓；次級對次級的耐壓為（N2+N3）to N5 的耐壓；初級對次級的耐壓為（N1+N4+N6)  to (N2+N3+N5) 的耐壓。初級對磁芯的耐壓是指N1/N4/N6 to 磁芯 的耐壓，N2/N3/N5 to 磁芯的耐壓。

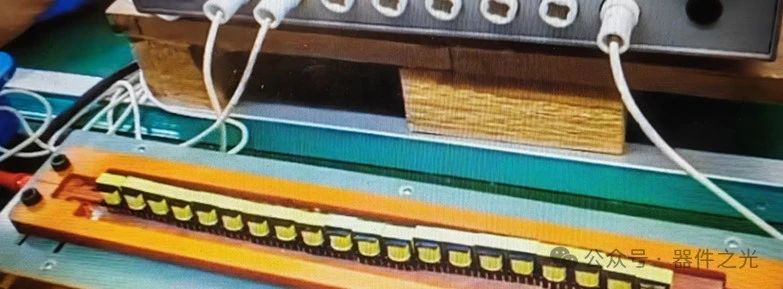

      這其中，以初級對次級的耐壓要求最高，一般在3750VAC以上，常常以耐壓機+兩排治具（可調距離）完成測試。

      其他耐壓多以點測方式完成，根據應用和工藝設定，多在1000~1750AC之間。也有部分采用探針治具，一次性完成繞組對繞組的測試。

      在變壓器中，兩個非絕緣體之間，基本1mm距離滿足1000VAC。在變壓器工藝中，如果出現耐壓不良，必然是距離不夠的問題。

      由此分析，PIN腳線頭過長（高）、連錫必然會導致耐壓不良，因?yàn)榇水惓?dǎo)致兩個導體距離的縮短。

      其次，漆包線破損、三層絕緣線熔損過深、骨架破損（碳化）、絕緣膠帶破損、反折膠帶破損、背膠不到位降低兩個導體之間的絕緣能力，也會導致耐壓不良。

      除此之外，助焊劑過多、絕緣油未干也會導致耐壓不良。線包大，組裝時容易擠壓導致膠帶破損，從而耐壓不良。對于設計而言，爬電距離不夠，也會導致批量性耐壓不良。

      值得一提的是，變壓器的耐壓不良，往往與結構、材料、工藝（作業方法）、設備、環境等多種因素有關，需要結合實際產品分析原因，找到解決辦法。
