          變壓器為什么要點膠?
          作者: 來源:器件之光 時間:2024-09-13 瀏覽:Loading... 點贊:0次
          點膠,是高頻變壓器生產的基本工序,其主要包括邊柱點膠、中柱點膠、骨架點膠、外圍點膠等。那這么多的點膠,到底有什么作用呢?今天,我們就來一一介紹。

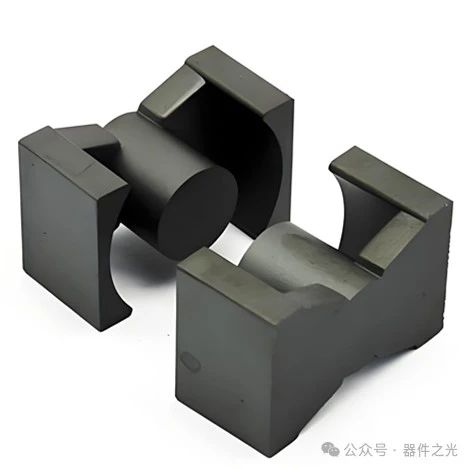

          高頻變壓器,主體是由磁芯和線包組成。為了便于組裝,除了環形產品外,高頻變壓器的磁芯一般都是由兩部分組成,常用“副”或“PRS”表示,如常見的PQ型、EE型、EI型、ER型、EP型等。

          為了將磁芯兩部分固定在一起,形成可靠的磁路結構,維持電感量的穩定性,保證變壓器可以長期工作,邊柱點膠應運而生。從工藝上來說,邊柱點膠可分為端面點膠和結合處點膠。

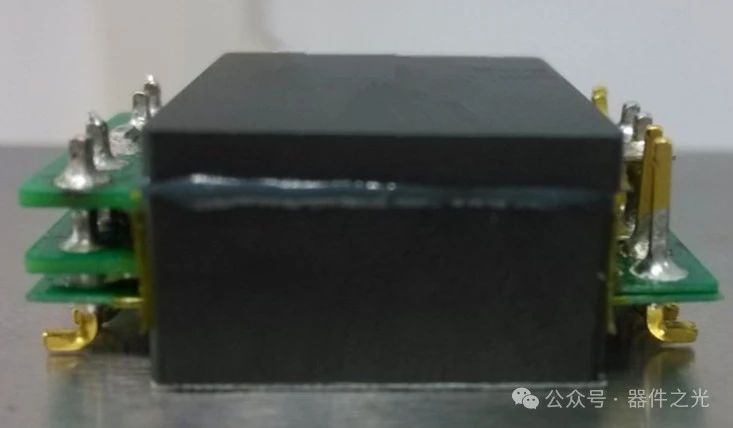

          端面點膠,是指在磁芯邊柱端面上涂上膠水,再完成組裝粘接。它適合尺寸比較寬的產品,如EQ平板變壓器,采用端面點膠可以提高變壓器的可靠性。
          但值得注意的是,端面點膠需要對磨,否則電感量往往無法滿足要求。因而,端面點膠多為人工操作,生產成本較高。

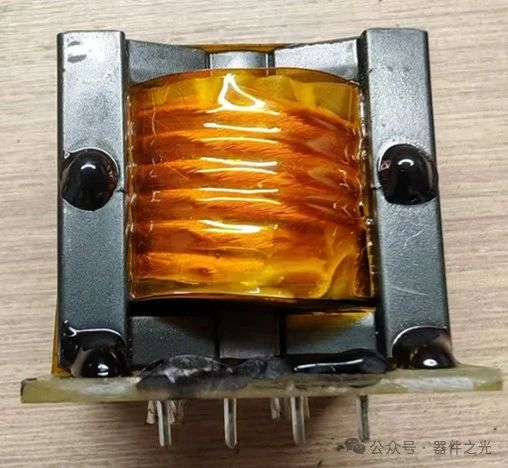

          結合處點膠,則是磁芯組裝固定好、完成感量初測之后,再在磁芯結合處進行點膠。此時變壓器感量影響變動因素小,相對穩定。
          結合處點膠,適合于大部分變壓器產品,是目前業界主流的點膠工藝。也可以根據磁芯類型,匹配相應的治具和設備,基本可實現自動、半自動操作,生產效率高,成本低。

          中柱點膠,主要目的為了填充氣隙,減少噪聲。在變壓器工作過程中,因為電流和磁場的作用,鐵芯和繞組會產生震動噪聲,影響變壓器的運行。
          中柱膠水(軟膠)作為一種有效的減震材料,能夠吸收變壓器內部引起的震動,從而減少噪聲的產生。

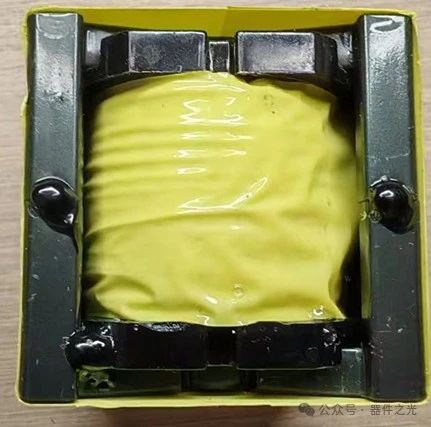

          骨架點膠,則是為了保證骨架與磁芯的相對穩定性,防止線包與磁芯產生相對位移和運動,從而影響變壓器的結構強度、可靠性及壽命。

          一般而言,變壓器組裝完成后,如果骨架與磁芯范圍活動范圍較大(超過1mm,客戶對產品的一致性要求比較高,往往會要求增加點膠固定。否則,多采用含浸工藝固定。
          其次,在變壓器中,如果涉及到變壓器與環氧板的組裝,也會增加點膠固定,其目的也是類似的。

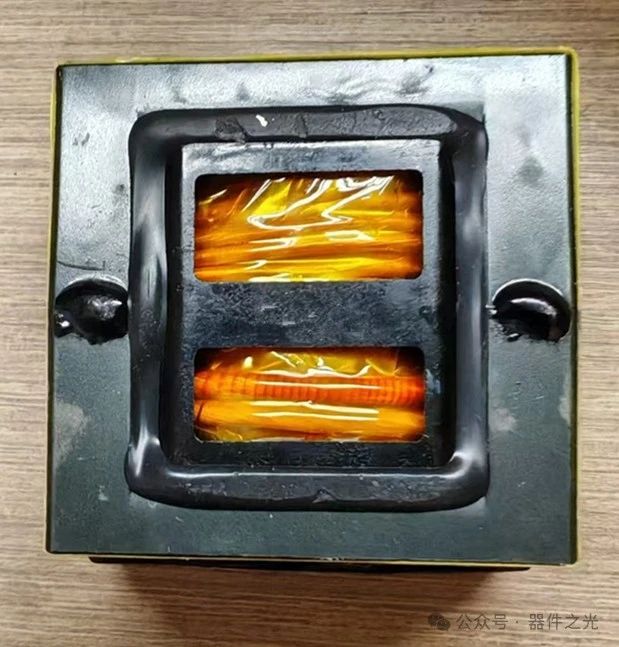

          外圍點膠,則是在變壓器骨架與磁芯、骨架與骨架之間填充軟膠,其主要目的為了防止終端客戶灌膠時,膠水進入變壓器內部,從而影響變壓器感量。此工藝,常用于灌膠電源變壓器產品。
