變壓器和電感——匝數因素

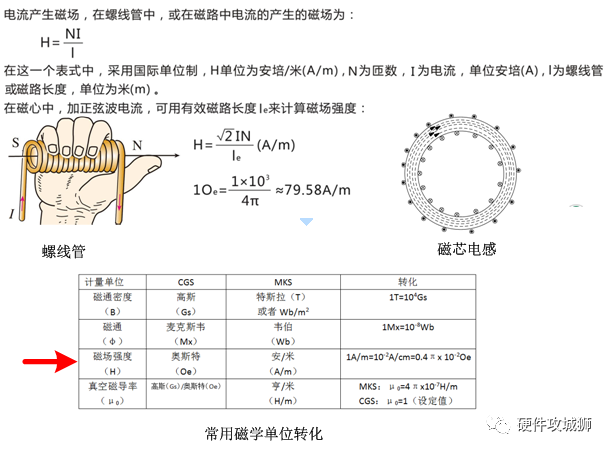

1、磁場強度H

2、變壓器——匝數N對磁密的影響

變壓器不能做為儲能的作用，它只是做為一個電氣隔離和變壓的磁性元器件，承擔能量的同步傳輸轉移，所以變壓器勵磁電感不可能工作在連續模式（CCM），即勵磁電感不可能存在直流偏置成分，它的工作模式通常是在斷續模式（DCM）或者臨界連續模式（BCM），這兩種模式就保持了變壓器勵磁電感的伏秒積平衡，使得磁場不會在勵磁電感中累積，從而避免了勵磁飽和問題。

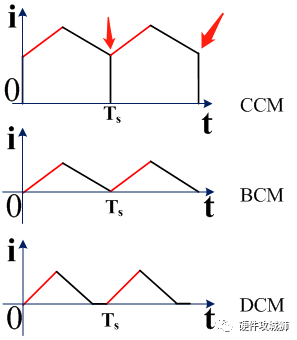

CCM：電流在每個周期（Ts）結束時，電流不會回到零點，記住是零點，而不是電感電流勵磁和去磁的平衡點，即上圖中紅色箭頭所指地方。

BCM：電流在每個周期（Ts）結束時，電流剛好回到零點。

DCM：電流在每個周期（Ts）結束之前，電流已經回到零點。

匝數對變壓器勵磁電感的飽和影響，首先從法拉第電磁感應定律開始

法拉第電磁感應定律

以方波電壓為激勵電壓

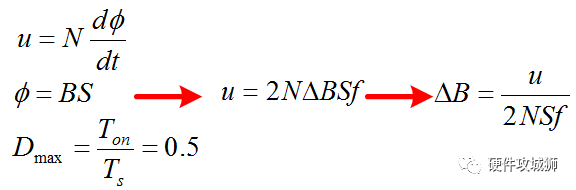

單向磁化的拓?fù)洹獑味苏ぃ簽榱丝煽咳ゴ诺囊螅?*****占空比不能超過0.5，所以******占空比為如下：

單向磁化的磁通密度△B：

從公式得出，當其它量保持不變時，匝數增加，磁通密度是反比例關系，所以變壓器匝數增加，磁通密度減小，便有利于飽和余量的增加。

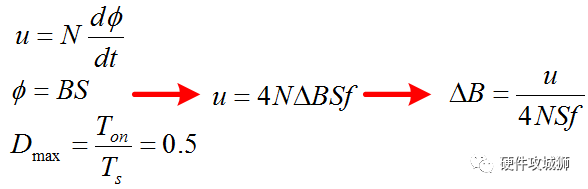

對于雙向磁化的拓?fù)洹霕?、全橋、推挽，磁通密度分母系?shù)是"4"，其余相同。

拓?fù)湎禂?shù)：?jiǎn)味舜呕?2"；雙向磁化"4"

3、電感——匝數N對磁密的影響

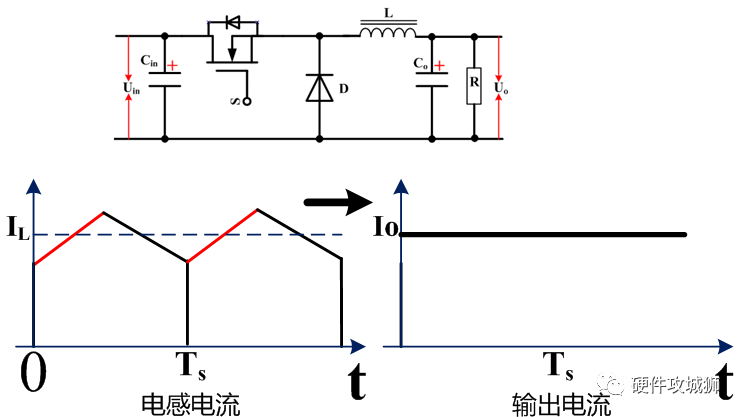

電感電流直接的關系是負載電流，負載電流不是設計出來的，而是有外部負載決定的，如下Buck電路中L是儲能濾波電感。

對于電感，由于電流是由負載決定的，我們能夠設計的僅僅是和電感量相關的電流紋波率，所以由如下安培環路定理得知，匝數增加，相同負載電流下，磁場強度會增加，相應的磁密也會增大，從而更加接近飽和磁通密度。

所以電感增加匝數，意味著電感量增加的同時，產生磁場的能力會增強，電感會增加飽和的風險。

所以，我們看變壓器，由于它的功能是變壓、隔離、同步傳輸能量，并不存儲能量，所以它更像是一個電壓型磁性元器件，勵磁電感中只是一小部分勵磁能量，兩端電壓越高，磁密會越大，匝數是減小勵磁磁密的一個手段。而電感，直接相關的是負載，所以它就更像是一個電流型磁性元器件，電流越大它的磁密會越大，匝數越多，磁密會越大，它扮演的是儲能濾波的角色。

我們知道，電感的實質是產生磁場的能力，所以電感量越大，相同條件下磁密就越大，匝數越多電感量就越大，但對變壓器來說，由于勵磁電流和負載電流無任何關系，恰恰，勵磁電感越大會使得勵磁電流越小，從而減小了磁密，這就是匝數的增加為什么能夠減小磁密的原因了。

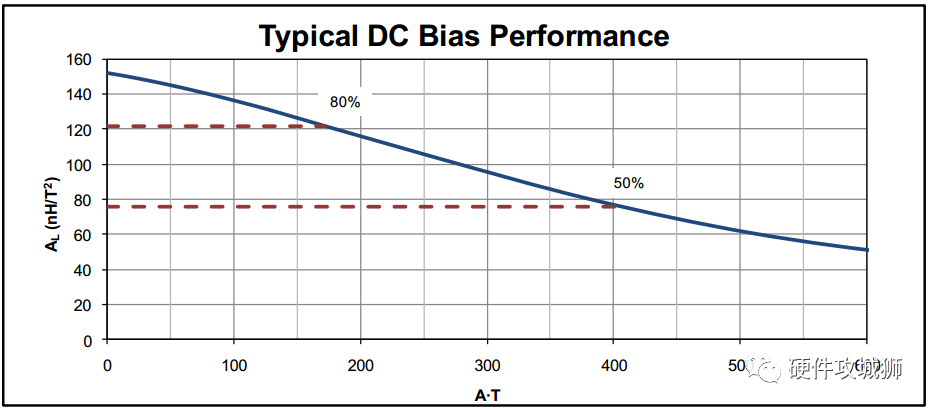

電感是負載電流關聯器件，匝數增加，磁場會不斷增加，從而匝數反而會引起電感的飽和問題。從下圖看一個磁環電感安匝數A.T即N.I，隨著安匝增加，電感系數不斷減小，電感量下降，這個說明了電感磁化不斷趨于飽和磁化。
